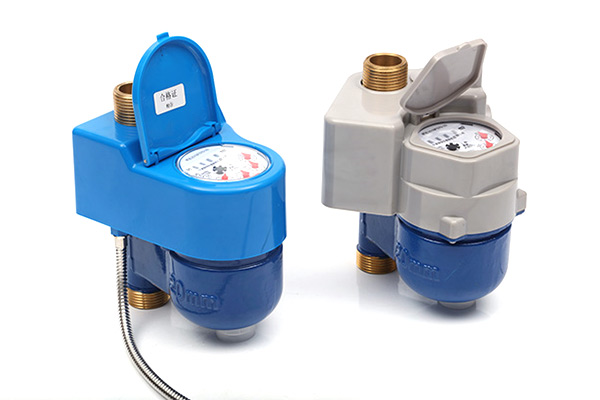

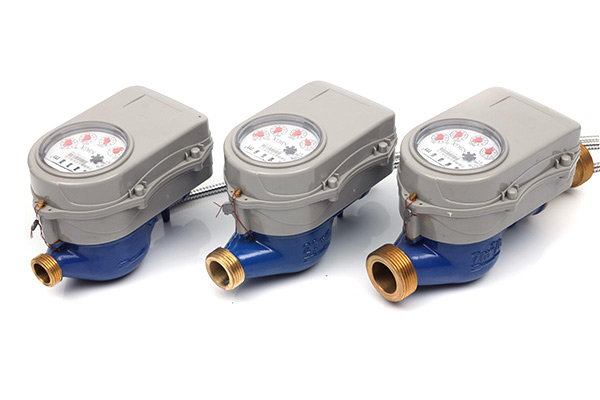

光電直讀遠傳閥控水表視頻實拍

產品概述

　　光電直讀遠傳閥控水表采用干式結構，計數機構為真空密封，水表度盤字輪讀數永久清晰，不會受到水質影響。字輪顯示計數值量程大，精度高，傳輸方式為MS-BUS/RS485總線傳輸方式。

　　本產品主要適用于居民家庭用水或小型工業用水，用于計量流經管道的水體積總量。

性能特點

　　1.采用非接觸傳感器，不影響機械水表的原有性能；

　　2.采用紅外對射方式，增強了抗干擾能力；

　　3.特殊編碼方式解決字輪進位而引起的讀亂碼現象；

　　4.不存在讀數死區，字輪轉動到任何位置都可讀數且保持機械讀數與電子讀數相一致；

　　5.采用低工耗設計，只有讀數時才需供電；

　　6.可與上位機抄表系統相結合，建立遠程自動抄表管理系統，真正實現抄表自動化。

工作原理

　　光電直讀遠傳閥控水表的原理是在普通水表的計數器的字輪上注塑出特殊形狀的透光槽，在字輪的兩側固定光電傳感器及相關電路，工作時由集中器或抄表器供電，采用光電編碼器原理，將每個字輪作為一個碼盤，五個紅外接收管感應字輪上的透光槽射過來的紅外光而引起的電平變化組成一組五位數碼，譯碼后傳送到集中器或抄表器。

　　本類水表平時表計不工作，也不用通電，僅抄表時通過集中器或抄表器供電。集中器或抄表器將數據傳至抄表計費計算機，利用收費軟件即可形成收費系統。

主要優勢

　　1.擁有遠程抄表功能，解決了傳統水表抄表困難、人員多、監管不方便以及多個售卡軟件存在假卡、偽卡等現象，管理起來比較困難的問題。

　　2.水表可以“直讀”，解決傳統水表抄表不準的問題。

　　3.采用“M-BUS布線”的方式，解決了傳統水表布線復雜的問題。

　　4.具有“表計無電源”功能，解決了IC卡水表需24小時供電，且停電后數據丟失，后備電池壽命短的問題。

　　5.有人工集中抄表不需外供電源的特點，解決了傳統水表采集器數量多，維護量大，需要外供電源等問題。
